Ano ang wire square, at paano kinakalkula ang parisukat na bilang ng kawad

1. Kapag pipiliin namin ang mga wire at cable, maraming mga hakbang:

1. I -multiply ang na -rate na kapangyarihan ng isang solong pag -load sa pamamagitan ng kinakailangang koepisyent upang makuha ang kinakalkula na kapangyarihan, at pagkatapos ay kabuuan ang kinakalkula na kapangyarihan ng lahat ng mga naglo -load, at pagkatapos ay dumami ng koepisyent sa parehong oras upang makalkula ang kasalukuyang. Ang resulta ng kinakalkula na kasalukuyang ito ay ang mga pangunahing mga parameter ng pagtutugma ng wire o cable.

2. Ayon sa pagkalkula ng kabuuang kasalukuyang, suriin ang talahanayan upang makuha ang cross-sectional area ng cable o wire.

3. Suriin ang pagkawala ng boltahe ayon sa haba ng cable o wire. Sa pangkalahatan, ang pagkawala ng boltahe ng wire ng pag -load ng pag -iilaw ay hindi lalampas sa 10% ng boltahe ng system, at ang pagkawala ng boltahe ng pag -load ng motor ay hindi lalampas sa 8% ng boltahe ng system. Matapos suriin, ang pagsisimula ng epekto ng kasalukuyang ng maximum na pag -load ng kuryente ay pinalitan sa kabuuang kinakalkula na kasalukuyang upang suriin muli. Kung nahanap na hindi natutugunan, dagdagan ang cross-sectional area ng wire o cable.

4. Palitan ang maikling circuit kasalukuyang sa power side at suriin ang thermal stability pagkalkula formula ng cable. Kung hindi nito natutugunan ang mga kinakailangan sa thermal na katatagan ng cable, ang cross-sectional area ng wire o cable ay dapat na tumaas muli.

5. May mga overlay na mode kapag inilalagay ang cable, na nauugnay sa pag -iwas ng init ng cable. Ang paraan ng pag-install ay nauugnay din sa cross-sectional area ng cable o wire.

2. Paano tinitingnan ng mga wire ang parisukat na numero?

1, isang plato ng bagong kawad, ang ibabaw ng packaging ay magiging wired label, kailangang malinaw na maunawaan ang tatak ng wire, modelo, diameter ng wire (ang parisukat na bilang ng kawad);

2, ang pinuno ng paglangoy ay maaaring magamit upang masukat ang diameter ng kawad, at pagkatapos ay hanapin ang seksyon, ang formula ng pagkalkula ng seksyon: S = RR π (R ay ang radius ng wire)

① Kung ito ay isang solong core wire, maaari mong masukat ang diameter nito, at pagkatapos ay makuha ang radius, ayon sa formula ng lugar s = radius * radius * 3.14, ang cross-section area ng wire ay maaaring kalkulahin, tulad ng diameter ng 1.4mm line, IS (1.4 ÷ 2)*(1.4 ÷ 2) × 3.14 = 1.5386 square 1.5 square (kumuha ng tinatayang halaga)

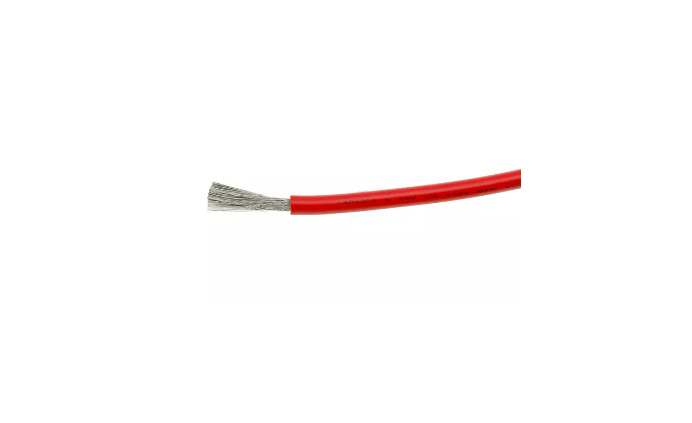

② Multi-line core na kumbinasyon na baluktot na magkasama multi-core line, hindi maaaring magamit ng solong core na pamamaraan upang makalkula, maaari lamang alinsunod sa kawad ng isa sa mga linya upang matanggap ang pangunahing linya, at pagkatapos ay pinarami ng bilang ng mga linya , ang pormula ay s = radius * radius * 3.14 * n (n ay ang bilang ng baluktot sa kawad na ito).

3. Ang pamamaraan ng pagkalkula ng parisukat ng Wire at cable

Ang parisukat ng kawad ay ang pormula para sa pabilog na lugar: ang wire square number (square milimetro) = pi (3.14) Ang parisukat ng wire radius (milimetro).

Ang laki ng cable ay square nominal din, maraming mga strands ay ang kabuuan ng cross-section area ng bawat kawad. Pagkalkula ng formula ng cable cross-sectional area: 0.7854 Ang bilang ng mga parisukat na pagbabahagi ng wire radius (milimetro). Halimbawa, 48 strands (0.2 mm bawat wire radius) 1.5 square line: 0.7854 (0.20.2) 48 = 1.5 square

Kung nais mong piliin ang laki ng kawad, sa pangkalahatan ay batay sa una ayon sa kapangyarihan ng de -koryenteng kasangkapan upang makalkula ang kasalukuyang (kasalukuyang i = Power P / Voltage U), at pagkatapos ay piliin ang naaangkop na wire square ayon sa ang kasalukuyan. Ang ugnayan ng conversion sa pagitan ng parisukat na numero at kasalukuyang ng tanso core wire (bukas na pagpupulong):

Ligtas na rate ng daloy ng pag -load ng 1.5 square square milimetro tanso na kuryente- -21a;

Ligtas na rate ng daloy ng pag -load ng 2.5 square square milimetro tanso na cable- -28a;

Ligtas na pagdadala ng kapasidad ng 4 square square milimetro tanso na kuryente- -35a;

Ligtas na rate ng pag -load ng 6 square mm tanso na kuryente cable- -48a;

Ligtas na pagdadala ng kapasidad ng 10 square mm tanso na kuryente ng cable- -65a;
